壓力表的選擇與安裝姿勢-化工泵廠家帶你來了解
時間: 2019-09-21 13:49
瀏覽次數：
在石化生產中，所謂壓力是指由氣體或液體均勻垂直地作用于單位面積上的力。特別是在石化生產過程中，經常會遇到壓力和真空度的測量，比大氣壓力高很多的高壓、超高壓和比大氣
在石化生產中，所謂壓力是指由氣體或液體均勻垂直地作用于單位面積上的力。特別是在石化生產過程中，經常會遇到壓力和真空度的測量，比大氣壓力高很多的高壓、超高壓和比大氣壓力低很多的真空測量。
今天我們來講講怎么安裝壓力表

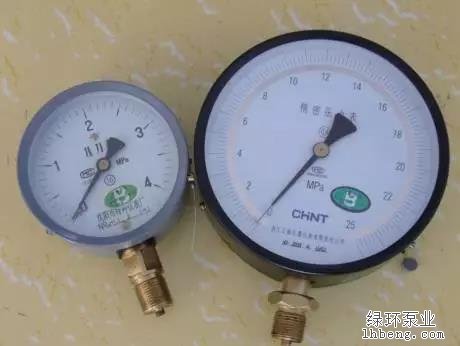

壓力表的安裝應用
安裝方式：
徑向指壓力表的連接口徑與表盤成丨型，為直接安裝。
軸向指壓力表的連接口徑與表盤成T型。還分為中軸和偏軸(下軸)安裝。
連接方式：
螺紋連接有 M20 ×1.5；M14X1.5; M12X1.5; G1/2；G3/8; NPT1/2；NPT1/4 (其他)。
法蘭連接根據客戶要求制造。
儀表固定方式：
直接安裝、前帶邊安裝、后帶邊安裝、U型卡子安裝
測量范圍的選擇
測量穩定的壓力時，正常操作壓力值應在儀表測量范圍上限值的1/3---2/3；
側量高、中壓力時，正常操作壓力值不應超過儀表測量范圍上限值的1/2。
按照使用環境和測量介質的性質選擇
在大氣腐蝕性較強、粉塵較多和易噴淋液體等環境惡劣的場合，應根據環境條件，選擇合適的外殼材料及防護等級。
A、對一般介質的測量
壓力在-40kPa---+40kPa時，宜選用膜盒壓力表。
壓力在+40kPa以上時，一般選用彈簧管壓力表或波紋管壓力計。
B、稀硝酸、醋酸及其它一般腐蝕性介質，應選用耐酸壓力表或不銹鋼膜片壓力表。
C、稀鹽酸、鹽酸氣、重油類及其類似的具有強腐蝕性、含固體顆粒、粘稠液等介質，應選用膜片壓力表或隔膜壓力表。 其膜片及隔膜的材質，必須根據測量介質的特性選擇。
D、結晶 、結疤及高粘度等介質，應選用法蘭式隔膜壓力表。
E、在機械振動較強的場合，應選用耐震壓力表或船用壓力表。
F、在易燃、易爆的場合，如需電接點信號時，應選用防爆壓力控制器或防爆電接點壓力表。

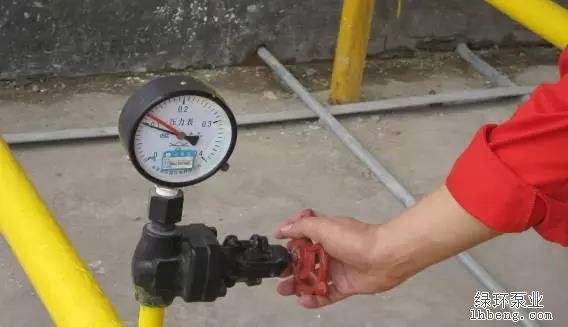

安裝取壓點的選取
1.在壓力管道上開孔，必須采用機械開孔法（電鉆或手扳鉆）, 注意：風壓管道上開孔可采用氣割方法，切割后孔口用磨圓銼磨光；壓力取源部件的端部，不得超出設備或管道的內壁。
2.當管路中有突出物體（如測溫元件）時，壓力取源部件應安裝在其前。
3.壓力取源部件的安裝位置應選在介質流束穩定的地方，避免處于管路彎曲、分叉及流束形成渦流的區域。
4.當必須在調節閥門附近取壓 時，若取壓口在其前，則與閥門距離 應 不小于2倍管徑；若取壓口在其后，則 與閥門距離應不小于3倍管徑。
5. 測量帶有灰塵、固體顆?；虺恋砦锏然鞚峤橘|的壓力時，取源部件應傾斜向上安裝。在水平的工藝管道上宜順流束成銳角安裝。
6.當檢測溫度高于 60℃的液體、蒸汽和可凝性氣體的壓力時，就地安裝的壓力表 的取源部件應帶有環型或 U 型冷凝彎。
7. 壓力取源部件在水平和傾斜的工藝管道上安裝時，取壓口的 方位應符合下列規定：
測量氣體壓力時，在工藝管道的上半部。
測量液體壓力時，在工藝管道的下半部與工藝管道的 水平中心線成0～45度夾角的范圍內。
測量蒸汽壓力時，在工藝管道的上半部及下半部與工藝管道水平中心線成0～45度夾角的范圍內。
